一、功能簡介：
在管道試壓中，管道焊接完畢要進行壓力測試，壓力測試主要是為了測試管道的耐壓能力和是否存在微泄，而壓力天平的不確定度和靈敏性以及高精度是目前所有儀器無法取代的，所以壓力天平是管道試壓不可缺少的儀器之一。

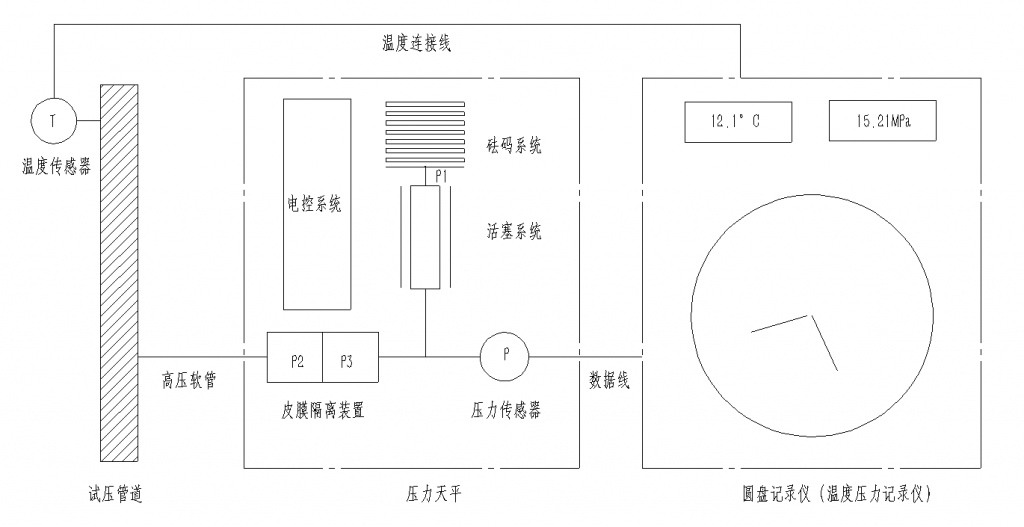

二、結構及原理

壓力天平相當于液體天平，一邊是砝碼重力所產生的壓力，一邊是液體管道內的壓力，當這二個壓力相等時二者是平衡的（檢測管道內壓力具體值，砝碼值之和即為管道內壓力值），當管道出現微泄這個平衡就會被打斷（檢測管道是否存在微泄）。
為了使壓力天平的平衡更加直觀，我們首次引入了指示燈指示系統，當壓力天平發生變化同一個指示燈就會變化為不同的顏色。

由于在天平的工作中，管道壓力P2介質往往是水壓，里面可能夾雜石頭，沙子等，而天平屬于精密儀器，天平的活塞桿和活塞缸之間不能有任何雜物，所以在這個原理上引進了液體靜態壓力平衡，通過壓力轉換巧妙的保護活塞系統。
三、技術參數
供電：AC 220V
功率：<100 瓦
壓力范圍：100MPa 內選擇
壓力精度：0.05% 0.02% 0.01% 0.005%
溫度范圍：-50-100 度
溫度精度：0.5%
環境溫度：-50-50 度 誤差<1 °C（支持?jǐn)?shù)字記錄或物聯網云）
環境濕度：0-100% 誤差<2%（支持?jǐn)?shù)字記錄或物聯網云）
觸摸屏：7 寸電容觸摸屏（支持?jǐn)?shù)字記錄或物聯網云）
數據記錄：3 萬條（支持?jǐn)?shù)字記錄或物聯網云）
物聯云：永久保存數據
通訊方式：支持 4G 通訊 支持物聯網云，支持第三方平臺

四、砝碼配置

五、產品選型
規則：
基礎型號-壓力量程-溫度范圍-測壓精度-記錄形式-支持物聯云
基礎型號： YA-FLK

壓力量程： 60:6MPa 250： 25MPa 600:60MPa 1000:100MPa

溫度范圍： T1: ±50 ° C T2:-50-100 °C

測壓精度： F1:0.05% F2:0.02% F3:0.01% F4:0.005%
記錄形式： V1:數字一體式記錄儀 V2： 圓盤記錄儀

支持物聯云： D1:支持物聯云（天平均為觸摸屏指示） D2:不支持物聯云

例： YA-FLK-250-T1-F1-V2-D2

量程 25MPa 精度： 0.05 級 溫度±50 °C 配圓盤記錄儀 不支持物聯云
注： 支持物聯云的出廠自帶 10 年流量卡

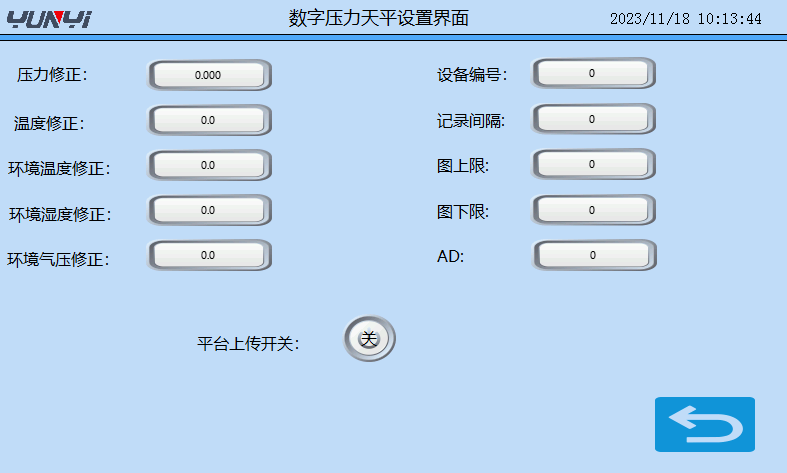

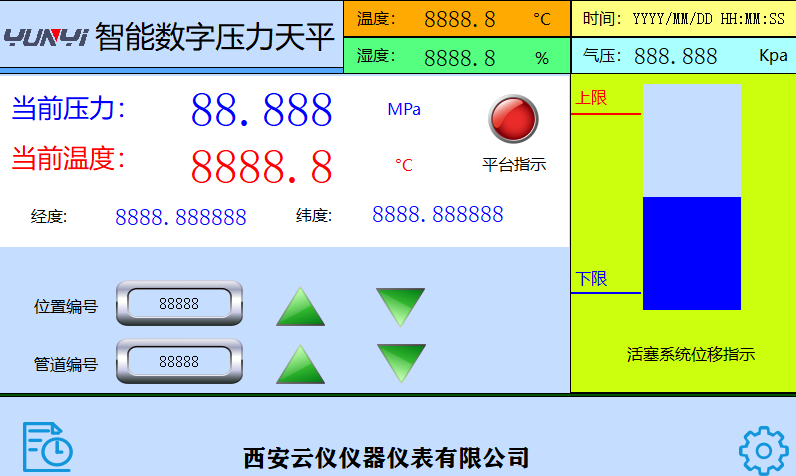

六、主界面展示
