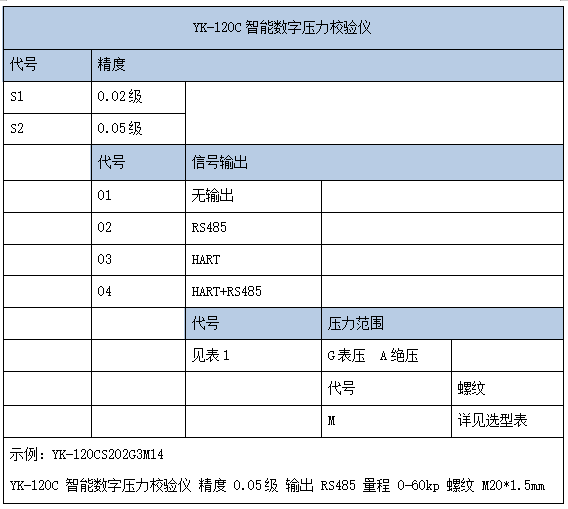

四、選型表
|
YK-120C智能數字壓力校驗儀 |
||||
|
代號 |
精度 |
|||
|
S1 |
0.02級 |
|
||
|
S2 |
0.05級 |
|||
|
|
代號 |
信號輸出 |
||
|
|
01 |
無輸出 |
|
|
|
|
02 |
RS485 |
|
|
|
|
03 |
HART |
|
|
|
|
04 |
HART+RS485 |
|
|
|
|
|
代號 |
壓力范圍 |
|
|
|
|
見表1 |
G表壓 ?A絕壓 |
|
|
|
|
|
代號 |
螺紋 |
|
|
|
|
M |
詳見選型表 |
|
示例:YK-120CS202G3M14 YK-120C?智能數字壓力校驗儀?精度 0.05級?輸出 RS485 量程 0-60kp?螺紋 M20*1.5mm |
||||
|

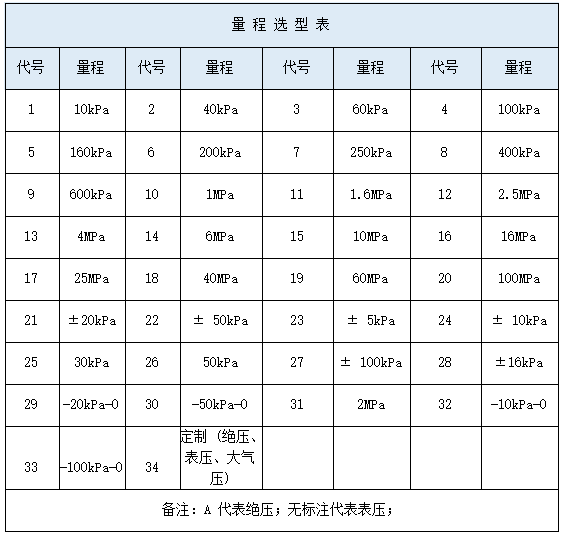

量 程 選 型 表 |
|||||||
|
代號 |
量程 |
代號 |
量程 |
代號 |
量程 |
代號 |
量程 |
|
1 |
10kPa |
2 |
40kPa |
3 |
60kPa |
4 |
100kPa |
|
5 |
160kPa |
6 |
200kPa |
7 |
250kPa |
8 |
400kPa |
|
9 |
600kPa |
10 |
1MPa |
11 |
1.6MPa |
12 |
2.5MPa |
|
13 |
4MPa |
14 |
6MPa |
15 |
10MPa |
16 |
16MPa |
|
17 |
25MPa |
18 |
40MPa |
19 |
60MPa |
20 |
100MPa |
|
21 |
±20kPa |
22 |
± 50kPa |
23 |
± 5kPa |
24 |
± 10kPa |
|
25 |
30kPa |
26 |
50kPa |
27 |
± 100kPa |
28 |
10kPa |
|
29 |
500kPa |
30 |
1MPa |
31 |
100kPa |
32 |
200kPa |
|
33 |
-20kPa-0 |
34 |
-50kPa-0 |
35 |
2MPa |
36 |
-10kPa-0 |
|
37 |
-100kPa-0 |
38 |
定制 (絕壓、表壓、大氣壓) |
|
|
|
|
|
備注:A 代表絕壓;無標注代表表壓; |
|||||||
|

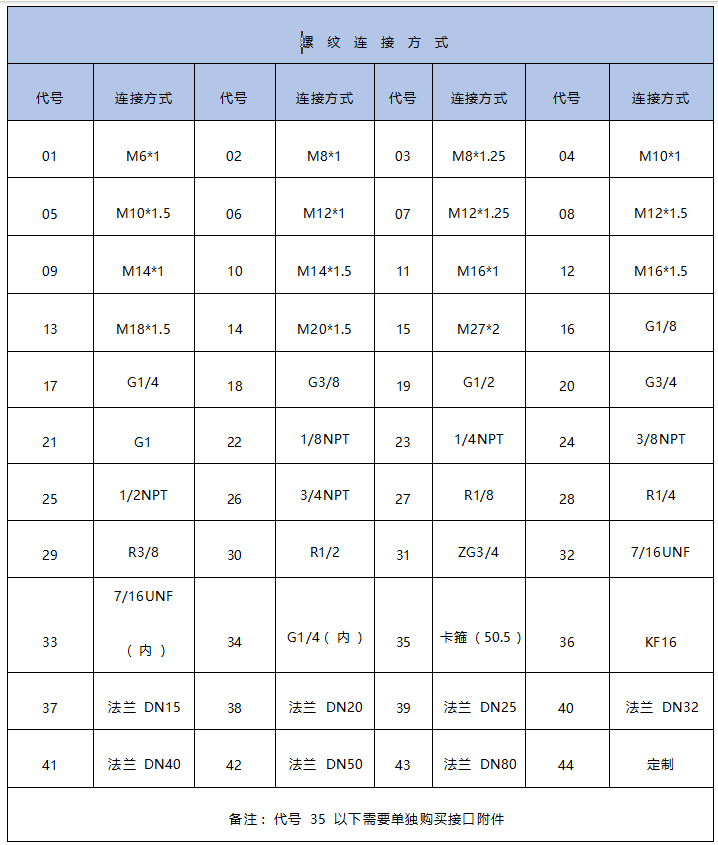

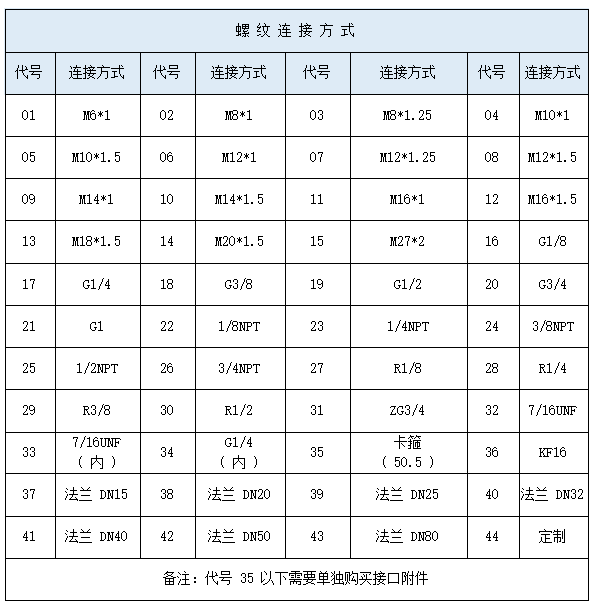

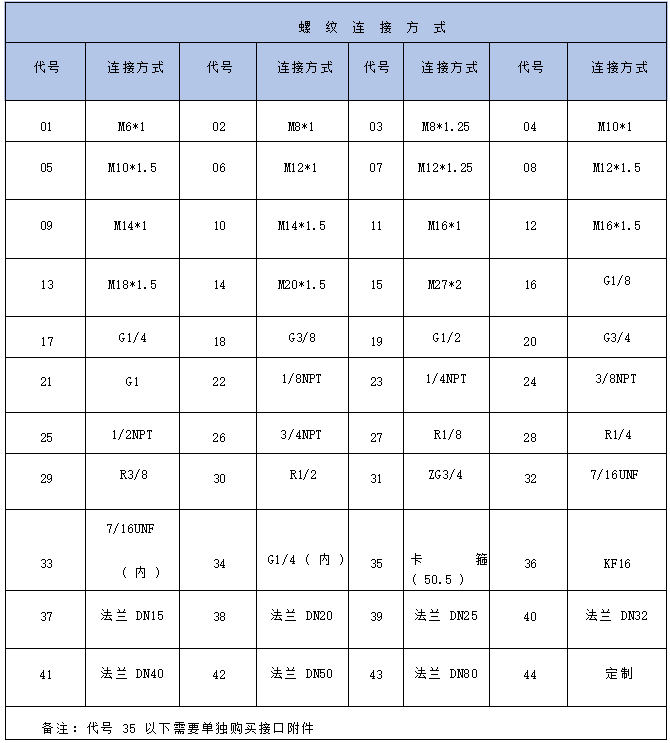

螺 紋 連 接 方 式 |
|||||||
|
代號 |
連接方式 |
代號 |
連接方式 |
代號 |
連接方式 |
代號 |
連接方式 |
|
01 |
M6*1 |
02 |
M8*1 |
03 |
M8*1.25 |
04 |
M10*1 |
|
05 |
M10*1.5 |
06 |
M12*1 |
07 |
M12*1.25 |
08 |
M12*1.5 |
|
09 |
M14*1 |
10 |
M14*1.5 |
11 |
M16*1 |
12 |
M16*1.5 |
|
13 |
M18*1.5 |
14 |
M20*1.5 |
15 |
M27*2 |
16 |
G1/8 |
|
17 |
G1/4 |
18 |
G3/8 |
19 |
G1/2 |
20 |
G3/4 |
|
21 |
G1 |
22 |
1/8NPT |
23 |
1/4NPT |
24 |
3/8NPT |
|
25 |
1/2NPT |
26 |
3/4NPT |
27 |
R1/8 |
28 |
R1/4 |
|
29 |
R3/8 |
30 |
R1/2 |
31 |
ZG3/4 |
32 |
7/16UNF |
|
33 |
7/16UNF ( 內 ) |
34 |
G1/4 ( 內 ) |
35 |
卡箍 ( 50.5 ) |
36 |
KF16 |
|
37 |
法蘭 DN15 |
38 |
法蘭 DN20 |
39 |
法蘭 DN25 |
40 |
法蘭 DN32 |
|
41 |
法蘭 DN40 |
42 |
法蘭 DN50 |
43 |
法蘭 DN80 |
44 |
定制 |
|
備注:代號 35 以下需要單獨購買接口附件 |
|||||||
五、證書

]]>
]]>

頁面介紹:

升降速率:?jiǎn)挝?hpa/min ,可根據規程要求,控制升降壓速率
當前海拔:依據海拔和高度表折算出海拔信息
單位:不同單位切換,默認有:KPA ?PA ?hpa ??mbr ?inhg ?mmhg
數據:顯示存儲數據,默認0.5S采集存儲一次
設置:對傳感器進行標定,對機場高度進行設置
曲線保存:保存當前曲線,保存在桌面“圖片:文件夾內
計時功能:記錄時間,點擊“計時”功能開始計時,點擊“暫停”,計時結束,并清空時功能,
數據存儲和導出:
點擊: ??”數據”,查看數據階段,不再更新大氣壓力數據
點擊:“下載列表”
提示下載成功,此時存儲為Excel文件,存儲在電腦桌面上的“下載”文件夾內。

二、產品的性能和特點
10.1 寸高清觸控屏
配備 10.1 寸高分辨率觸摸屏,觸控靈敏,操作流暢。圖形化界面設計直觀清晰,實時顯示設備運行狀態、壓力數值等關鍵信息。功能模塊切換便捷,操作簡單易懂,大幅降低用戶學習成本,有效提升工作效率。?
集成式壓力接口
壓力接口選用優質材料制造,密封性與耐用性俱佳,能有效杜絕氣體泄漏問題。其規格適配常見氣體管路與設備,支持直接連接,減少轉接步驟,降低因轉接產生的壓力損失與泄漏風險,保障氣體壓力傳輸穩定可靠。
一體化緊湊設計
采用一體化設計理念,將氣源與控制器深度融合,有效節省空間,使設備結構更加緊湊。一體化設計不僅減少了部件間的連接環節,降低機械震動干擾,還簡化了操作流程,方便用戶快速上手,無論是安裝還是使用都更加便捷高效。?
高精度閉環控制
產品依托內置高精度傳感器實現閉環 PID 控制,確保壓力調節的精準性與穩定性。同時支持外接高精度傳感器作為壓力控制基準,可靈活適配各類專業氣體壓力傳感器,進一步校準壓力數據,滿足不同應用場景對高精度壓力控制的嚴格要求。
三、技術參數
測量范圍:-0.1/0~2.5/4/6MPa
電測功能(選配):0-22mA 0-10V (0.02%)
準確度等級:0.05%FS 0.02%FS 0.01%FS
顯示方式:5位數字動態顯示
供電電源:220V AC
工作環境溫度:-10~60℃
工作環境濕度:≤80%RH
常規螺紋接口:M20*1.5 (其他螺紋訂貨說明)

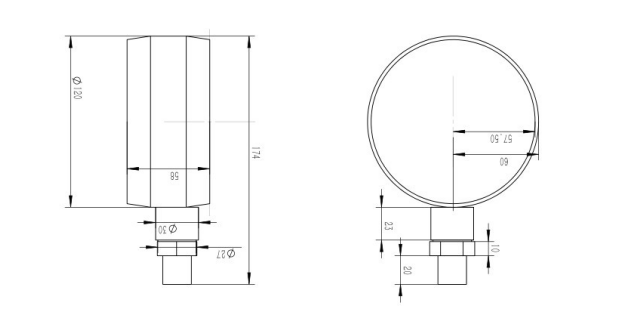

四、產品尺寸

五、界面展示

]]>數字壓力校驗儀參數:
壓力范圍:-0.1~0~60MPa
精度等級:0.05級 0.02級
測量電流:0-24毫安
電流精度:0.02級
測量電壓:0-12V
電壓精度:0.02級
負載電壓:24V
通斷測試:一組通斷信號
功能概述:
單位切換:8個主流壓力單位切換功能
電信號測量:電壓檔 電流檔 帶激勵電源測電壓 帶激勵電源測電流
測量對象:二線制電流信號壓力變送器 三線制電壓信號壓力變送器 開關量信號測量
24V負載:30毫安內負載 24V負載容性高,可滿足絕對大多數變送器供電需求
產品參數:
量程:-100Kpa~100Mpa 絕壓 表壓 密封表壓
精度: 0.05% 0.02%
電流測量:0-24mA 精度 0.05% 0.02% (YK-201C)
電壓測量:0-10V 精度0.05% 0.02% (YK-201C)
激勵電壓:直流24V±2% (YK-201C)
供電:外供220V
產品特點:
超大7寸觸摸屏顯示,按鍵均為觸摸屏,方便實用。
附帶峰值計量功能和壓力轉換功能。
附帶泄露測試,方便儀表測漏和測試。
可選配內置電池,無需插電即可使用方便便捷。
高精度壓力模塊,顯示可達7位
可自定義切換單位,方便特殊單位的顯示問題
自動識別不同壓力模塊,無需設置
YK-201C數字壓力校驗儀界面:

]]>
